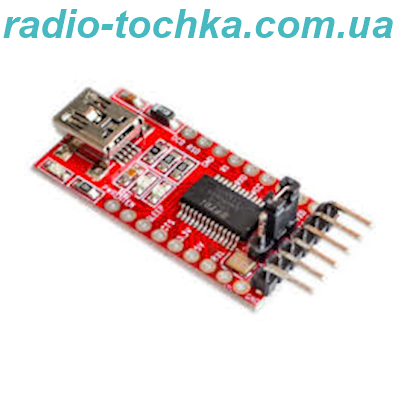

Модуль miniUSB to TTL FTDI FT232RL

85,00 грн.

USB — UART TTL FT232RL конвертер для Arduino використовується для програмування мікросхем і мікроконтролерів, що підтримують рівні сигналів TTL (3.3V або 5 V). Практичне застосування — прошивання різних пристроїв на мікроконтролерах: тюнер, GPS-навігатор, WiFi роутер, автомагнітола, рація (радіостанція), XBOX360 тощо. Для використання USB — UART TTL FT232RL конвертера потрібно підєднати його до USB порту компютера за допомогою кабелю USB тип А — miniUSB тип B (до комплекту постачання не входить). Якщо під час підєднання до компютера ініціатива адаптера пройшла успішно, операційна система почне пошук і встановлення драйверів для конвертера. Якщо операційна система не змогла встановити драйвера — це потрібно зробити самостійно, попередньо завантаживши їх у вільному пошуку. Важливо: не рекомендується встановлювати драйвери вище версії 2.10, тому що в деяких платах вони можуть скинути параметри чипа FT232RL. Після підєднання операційна система має визначити конвертер як USB to Serial COM Port. Після встановлення драйверів конвертер має визначитися як USB Serial Converter. Потім на компютер потрібно записати спеціальні програми для роботи з конвертером і підєднуваним до нього пристроєм т.н. термінали. Потім підєднати до виведення конвертера пристрій, який потрібно програмувати, і починати роботу. Плата конвертера не має корпусу, тому не можна піддавати платі впливу агресивного середовища та статичної електрики. На платі конвертера є джампер. Джампер має два положення 5V і 3.3V. Положення джампера відповідають за рівні сигналів TTL, положення 5V за рівні 0-5V, а 3.3V за рівні 0-3,3V відповідно. Перед підєднанням пристрою переконайтеся, що джампер стоїть у правильному положенні, тому що пристрій може вийти з ладу. Конвертер має світлодіодну індикацію, а саме три червоні світлодіоди. Під час подавання на конвертер напруги живлення всі три світлодіоди починають світитися. Один із трьох, який розміщений біля USB гнізда — індикація живлення, інші два — індикація приймання та передавання даних. До ланцюга живлення вбудований запобіжник, що самовідновлюється, на 500мА. Максимальне навантаження на конвертер за рівнях 0-5М 500мА, за 0-3М 50мА. Конвертер має три колодки контактів для підєднання програмованих пристроїв: Перша — це штирі контакти з відстанню між контактами 2.54мм. Це альтернативні вхідні контакти живлення й даних зокрема від RS232.
